概述：

GDF系列的離心式管道風機，這個風機的葉輪選用了前傾斜形式的多翼離心葉輪，單側的吸風。風機設計的是水平進出，方形的進出風口可以直接連接到風管上。本機采用的風機電機為空調專用電機，噪聲小，運行穩定，使用壽命長。

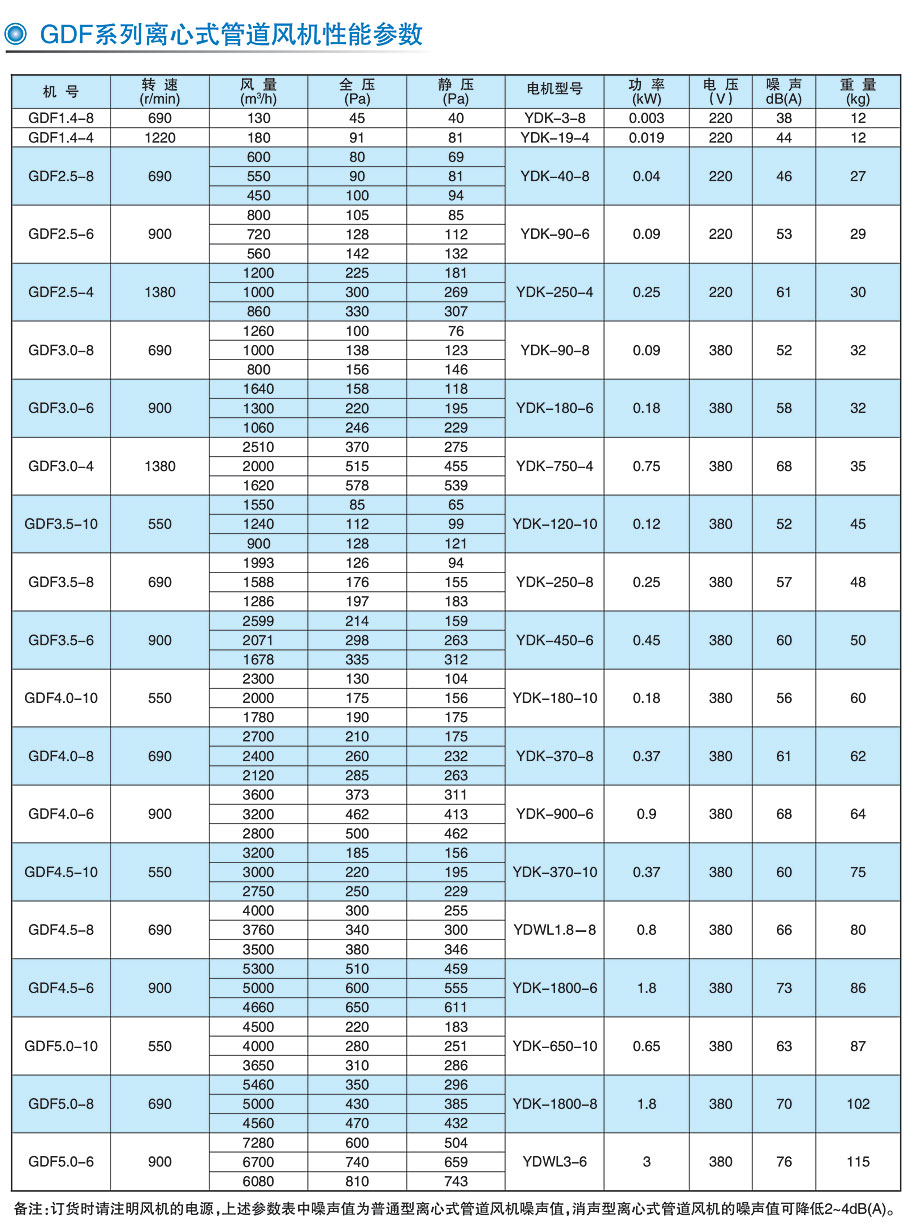

風機按直徑分為140~500mm十六種規格系列風量為130~7280m3/h，全壓為45~810Pa。

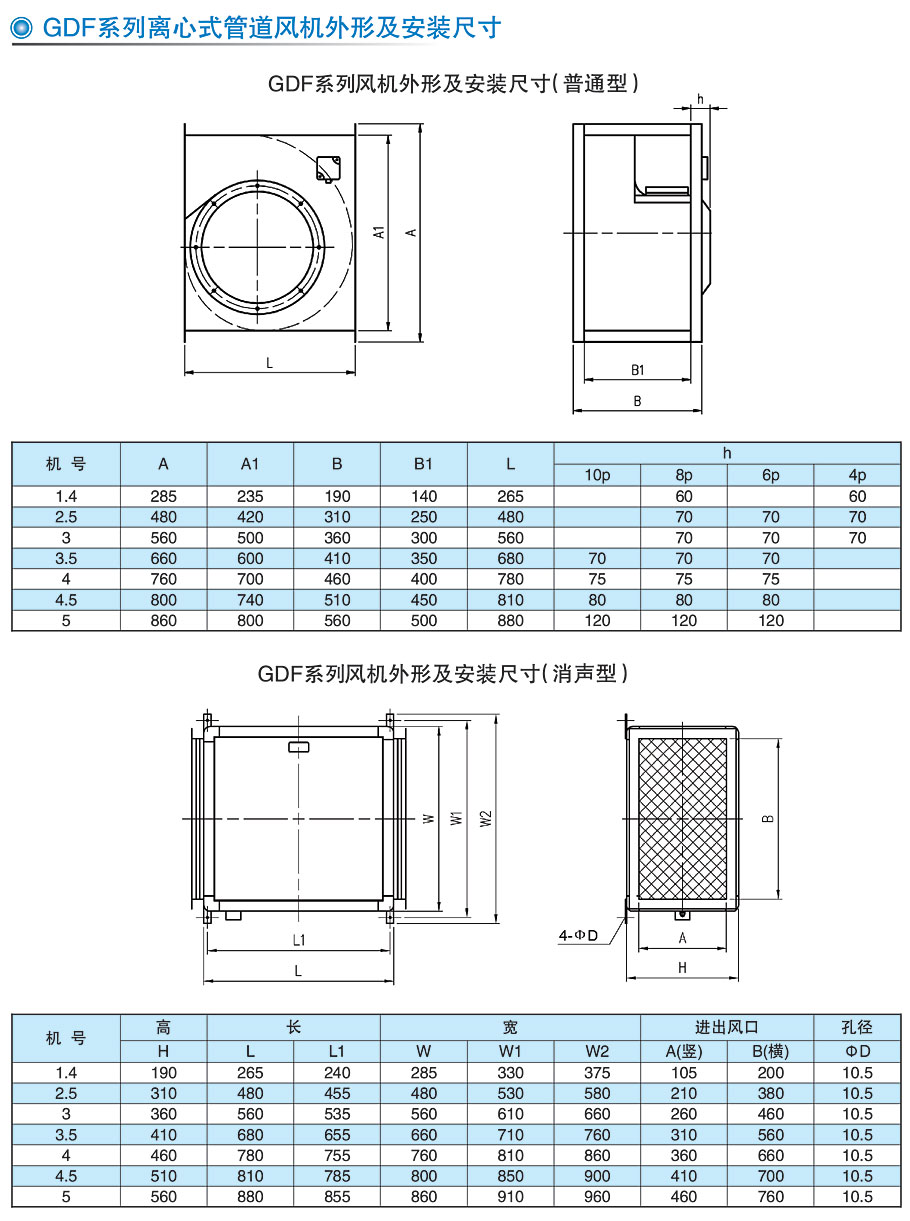

為適應不同場所噪聲的要求，分為:

普通型：其全部材料為鍍鋅鋼板通過咬口成形;

消聲型：其風機部分為鍍鋅鋼板通過咬口成形。

箱體箱板采用彩色涂板，內部加了消聲的材料，框架采用的是鋁合金型材，進出風口設置過濾網。

GDF系列離心式管道風機工作條件：

工作溫度：-20~+40℃；

濕度：小于90%；

介質條件：空氣(含塵量不超過100mg/m3)；

工作電源：三相380V/50Hz(部分型號)

                       單相220V/50Hz(部分型號)。

GDF系列離心式管道風機應用：

風機廣泛應用于賓館、飯店、會議室、辦公樓、公共場所、商場等通風換氣之用。

GDF系列離心式管道風機配置：

標準配置

●葉輪；                          ●外轉子電機；            ●機殼(蝸殼 集流器、電機支架)；

●過濾網(僅消聲型)；     ●箱體(僅消聲型)。

備選件及附件(訂貨時說明是否購買)

※減振設備;     ※控制箱;     ※消聲器;     ※對接法蘭。

GDF系列離心式管道風機加工工藝：

風機葉輪以及機殼都是選用的高品質的鍍鋅鋼板材質，選用全模具生產加工通過咬口來成形。葉輪的通過靜、動平衡校精度不超過 G5.6級。

消聲型風機箱板經過了數控折彎?rùn)C(jī)進行折成邊之后形成的，采用自攻螺釘還用鋁合金的型材鏈接構成的。
